      您的位置:资料下载 >> 书籍 >> cam教程第一章(第四部分)

cam教程第一章(第四部分)
已阅[667]次[2009/1/13]



2-2

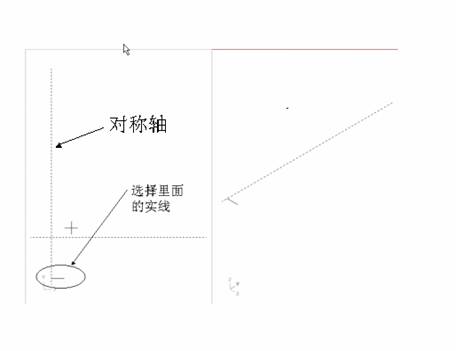

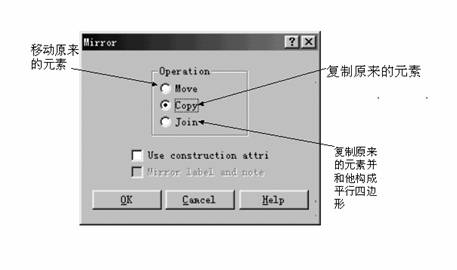

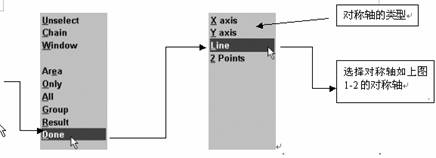

   完成对称轴之后会出现下面对话框:

选择后,就把线段对称复制过去了。

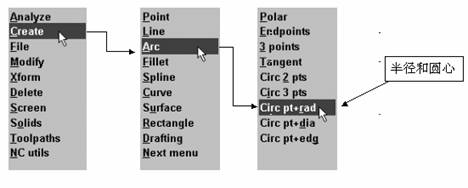

画圆:

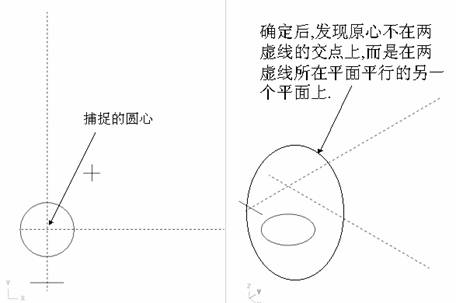

输入半径为:8,把鼠标移到左边的绘图区会有一个半径为8的圆,跟随鼠标移动,捕捉两虚线的交点,点击左键,即可。但是我们发现:

这就是我们要大家注意的Z 深度,因为在MasterCAM的系统中,和AutoCADUG的系统一样的,只能在XY平面画图,不在这平面上的,要通过XY平面的平移或旋转。而MasterCAM是通过Z深度来限制的。

单击 捕捉,选择两虚线的交点,此时,Z深度变为

    我们再用原来的方法:

画圆。

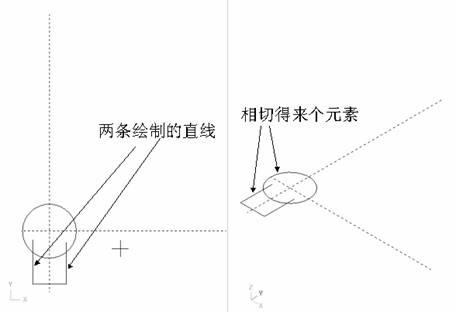

绘制直线。

接下来我们要直线和圆圆滑过渡,连接的圆弧半径为12.5

出现半径值的输入框,输入12.5。然后选择上图右视图所示的两个

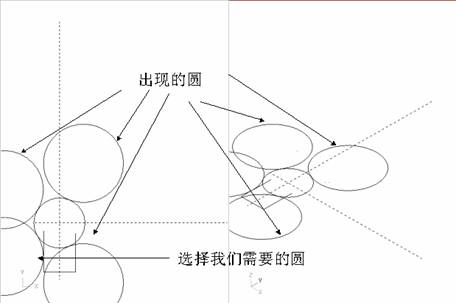

相切元素,此时出现很多个圆如下图所示:

用同样的方法或用镜射,完成另一边。

2、图形的初步修剪

接下来我们修剪一下我们的图形,先把较长的虚线剪掉。

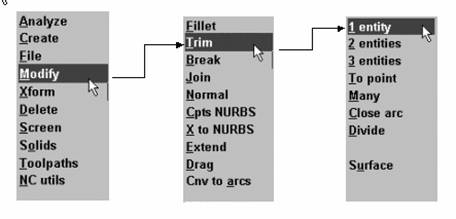

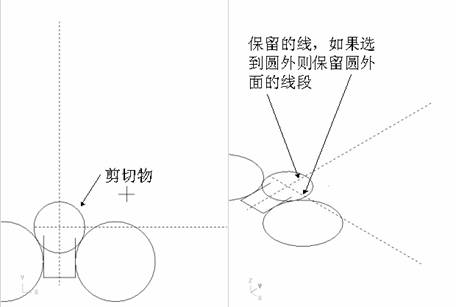

选择修剪物,再选择被剪物体的保留部分:



注意:先选择一虚线再选择圆,剪切的时候注意剪切物和被剪切物的选择和个数、及其先后顺序。

完成剪切后,点击,让视图充满屏幕。

再用把图形修剪为下图样子:(具体的过程读

者可以揣摩一下):

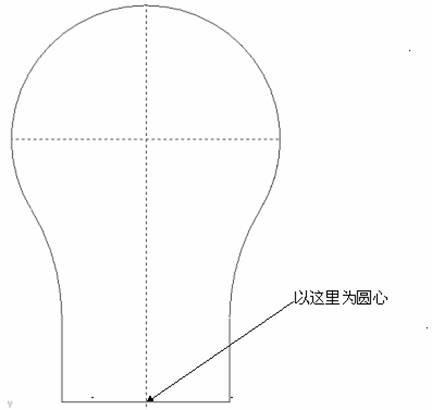

我们以上图所示为圆心,作半径为5的圆。

输入半径为5

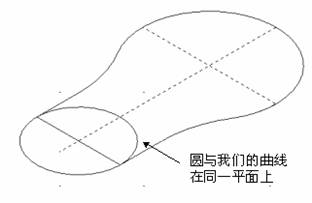

捕捉圆心,后发现:

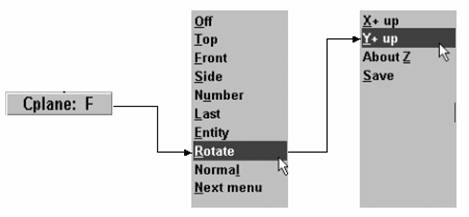

说明我们所在的构图平面不是我们所需要的。那我们就要旋转构图

平面:



输入90。(绕X轴旋转90度)记得保存,具体的旋转第一章已经

讲了。我们继续我们的工作,还有一个注意的问题就是z深度为15.7

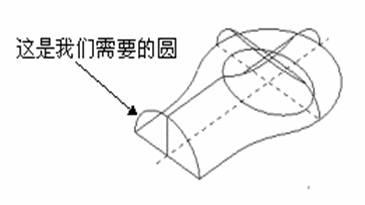

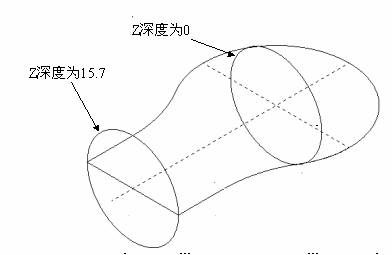

提过的下图是两种不同Z深度画出来的圆



我们在Z深度为15.7平面上作图,作完后。

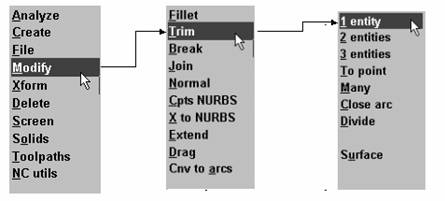

我们要把图形修改一下,把下半圆剪了。











把刚才所画的圆的下半部分剪掉。

我们把Z深度定为0,点击,输入0,回车之后我们

继续画圆弧





输入半径为3.5

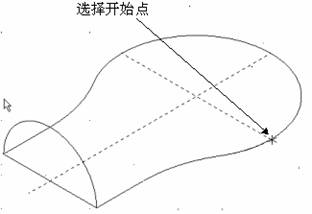

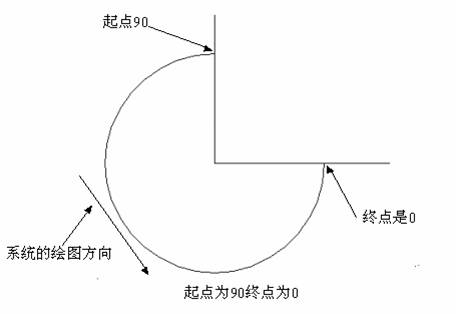

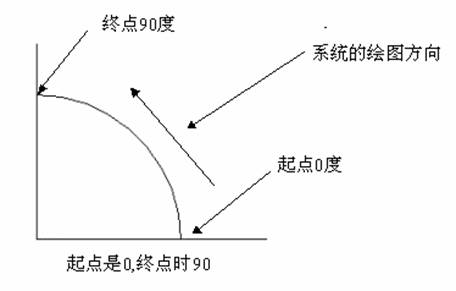

记住顺时针为负逆时针为正。还有就是系统在画圆弧的时候总是,

由起点开始按逆时针的方向开始画。具体如下图:

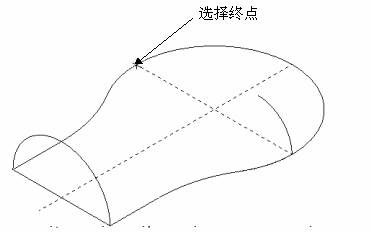

我们用同样的方法继续完成我们左边的圆弧,这次我们

用终点,





输入半径为3.5。如果系统已经记住了你的数值,按左键就可以了

用左键点击绘图区,可以当回车间使用。

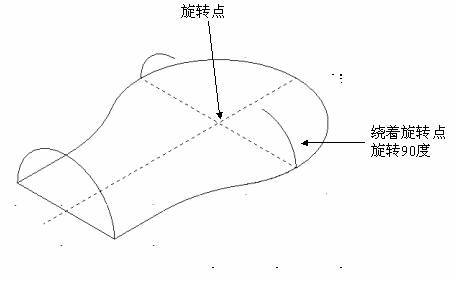

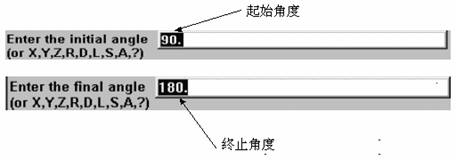

完成我们的左边的弧,我们接着完成顶边的弧。我们把

右边的弧旋转

90度,即可:

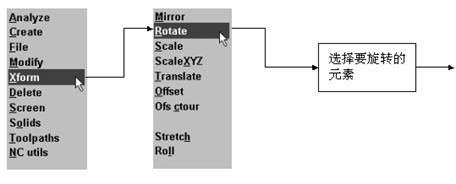

具体操作步骤如下:





之后。选择旋转点。

仅 有 VIP 会 员 才 能 查 看 此 栏,请 登陆 或 者 注册
